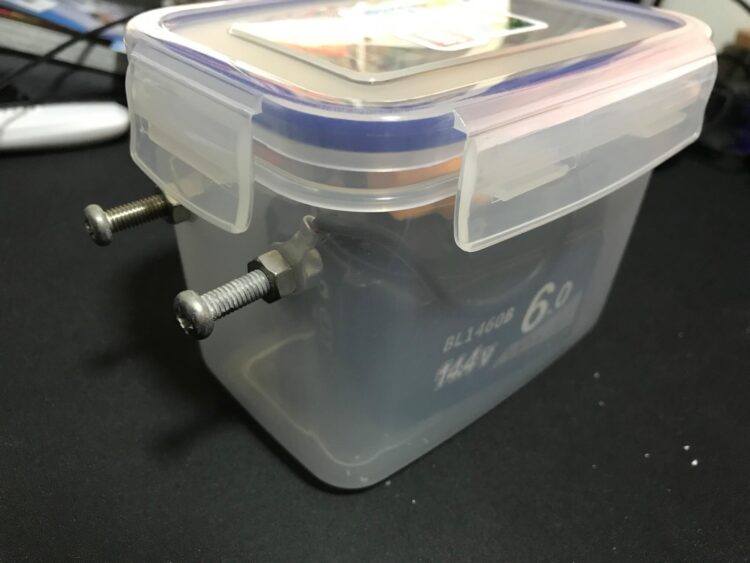

電動リールのバッテリーケースを自作する条件と防水対策を解説

船の電源まわりは、移動中の揺れや波しぶきでケースが濡れます。

マキタの14.4Vバッテリーを電動リールへ流用する場合も、密閉容器へ入れるだけでは足りません。

電池を動かさない固定、端子の絶縁、ヒューズ、スイッチ、ケーブル出口の防滴までそろえて、リール側の対応電圧と合わせる必要があります。

この記事では、ケース自作を進めてよい条件と、加工を減らせる完成品ケースや電動リール用バッテリーへ切り替える条件を分けて解説します。

PRこの記事はアフィリエイトプログラムを利用しています。

EDITOR / SUPERVISOR

この記事を編集・監修した人

編集・監修

釣り行きたい編集部・十影（とかげ）

釣り歴20年以上・元釣具店員。自身の釣行経験と、店頭でタックル選びの相談を受けてきた経験をもとに、初心者が迷いやすいロッド・リール・ラインの組み合わせを監修しています。

監修者情報を見る

マキタ用バッテリーケースは水しぶき対策だけでは電源を守れない

ケースの役割は、バッテリーと接点を水しぶきや汚れから隔離することです。

ケースにパッキンが付いていても、端子の極性が逆ならリールを傷める可能性があります。

端子同士が触れればショートにつながり、ケーブルの出口から水が入れば接点の腐食や接触不良が起きます。

そのため、ケース自作は「電池を入れる箱」ではなく、電源を持ち運ぶための部品を一式で作る作業です。

マキタの14.4Vバッテリーを使えるか、18Vを直結してよいか、USBアダプターの端子をどう扱うかは、リール側の対応電圧と合わせて判断します。

電圧、極性、USBアダプター、ヒューズの役割は、詳しい解説を別記事で扱っています。

詳しい電源の考え方は、関連記事を参考にしてください。

関連記事

マキタバッテリーで電動リールは動く？自作アダプターの作り方と注意点

自作ケースは容器より端子・ヒューズ・ケーブル出口を先に決める

ケースを選ぶときは、バッテリーが入る大きさだけで決めません。

船上で電池がケース内を動かず、ふたを閉めても配線へ力がかからないことが出発点です。

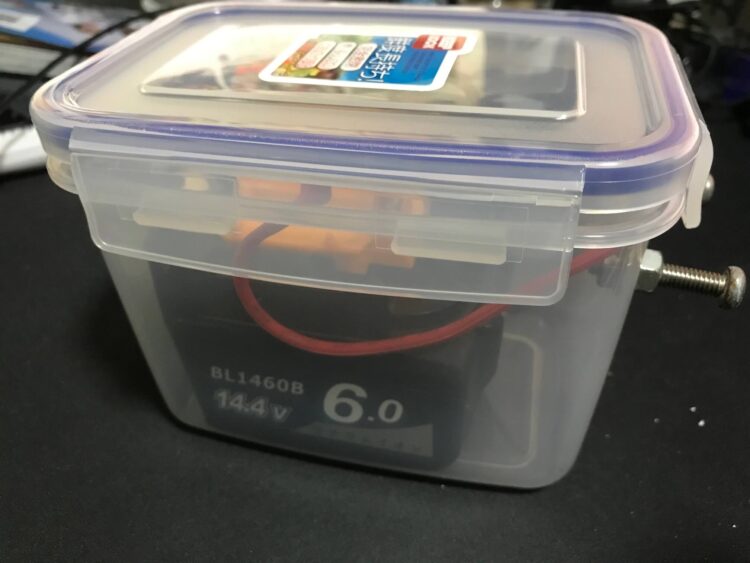

バッテリーが動かず、ふたを閉めても配線に力がかからない容器

電池とケースの間に隙間があると、船の揺れで電池が動きます。

端子や配線へ繰り返し力がかかるため、収まることに加えて、ケース内で電池を動かさない固定方法が必要です。

容器のふたが閉まっても、配線を押しつぶしている状態は使いません。

配線の曲がりがきつい、端子がふたへ当たる、電池を押し込まないと閉じる場合は、容器の寸法を変えるか完成品へ切り替えます。

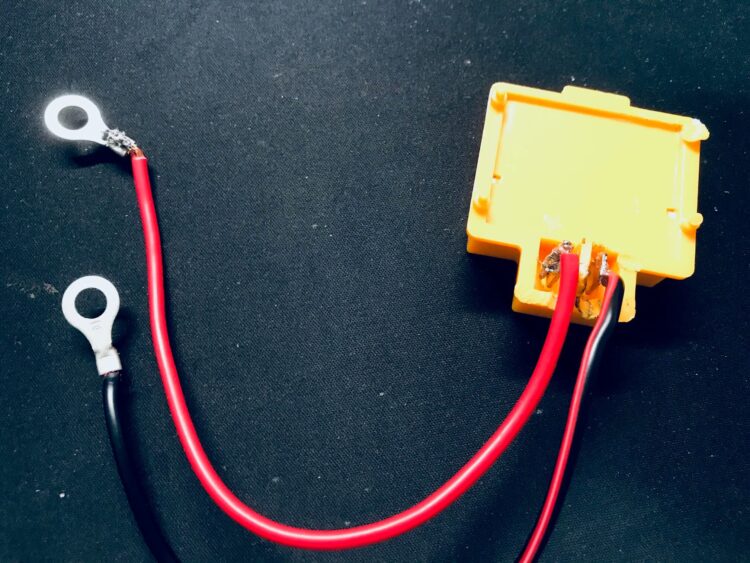

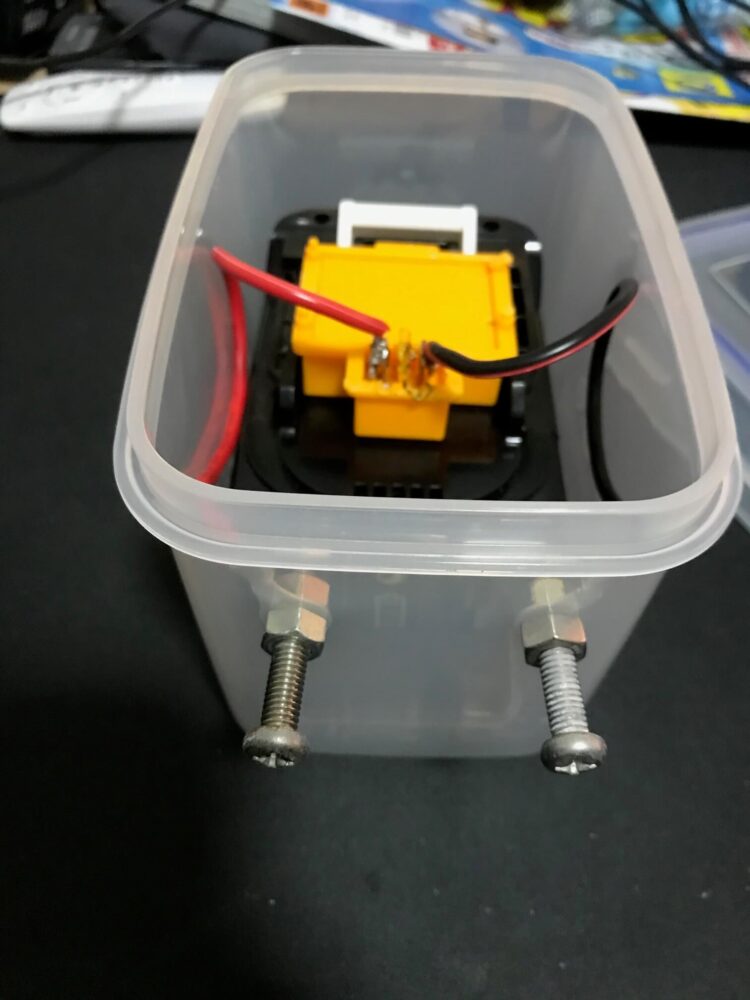

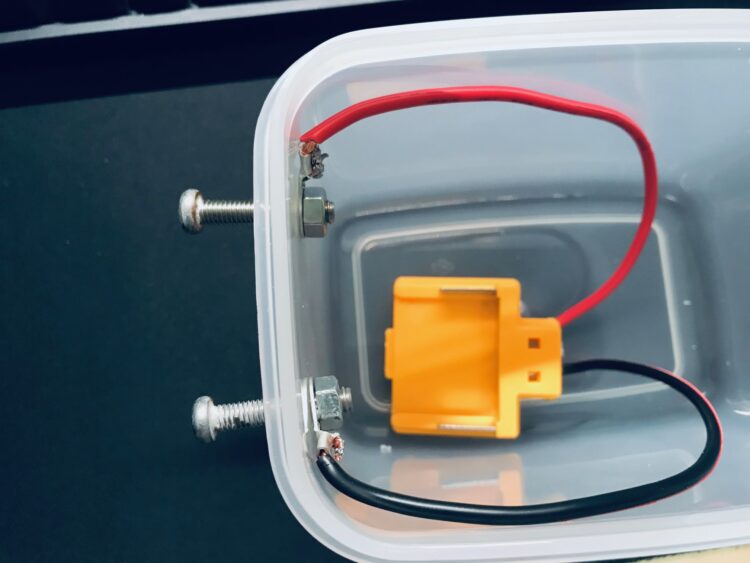

端子を外へ出す位置とプラス・マイナスの絶縁

電動リールの電源コードをつなぐ端子は、プラスとマイナスが離れた位置に固定します。

端子の金属部がケース内で動いたり、ナットや工具へ触れたりする配置は避けます。

配線の色だけで極性を決めず、使用するアダプターと電池の組み合わせで電圧と極性を測ります。

端子へ大きく表示を付けても、金属が触れれば表示だけでは防げません。

端子が動く、絶縁部品が外れる、プラスとマイナスが近すぎる状態なら、船へ持ち込む段階へ進めません。

ヒューズとスイッチをケース内へ残す理由

ヒューズは、配線や端子に異常が起きたときにバッテリーとリールを守るための部品です。

スイッチを付けると、接続したままケースを持ち運ぶときに通電状態を切り分けられます。

完成品ケースでも、防滴ヒューズやON/OFFスイッチを備えた製品があります。

自作では、ケースの価格を抑えるためにヒューズやスイッチを省かないことが重要です。

部品の定格や接続方法が判断できない場合は、電気部品だけ別の人に任せるより、完成品ケースか専用バッテリーへ切り替えるほうが安全側です。

穴あけ部とケーブル出口は完全防水にしない

端子やケーブルをケースの外へ出すため、DIYでは容器に穴を開けることがあります。

ただし、穴の周囲をふさいだだけで、船上の完全防水を保証できるわけではありません。

ケースの説明に「簡易防水」「防滴」とある場合も、海水をかぶる場所へ沈めて使う意味ではありません。

船べりに置くなら、ケーブル出口を上向きにしない、端子を水がたまる場所へ向けない、使用後に乾燥させる、といった扱いまで含めて考えます。

水が入った、端子が白く腐食した、ふたやケースに割れがある場合は、乾かして再使用する前に部品の状態を見直します。

自作・完成品・専用バッテリーは釣行条件で分ける

3つの方法は、価格だけでなく、電源まわりをどこまで自分で受け持つかで違いが出ます。

自作は、手持ちの14.4Vバッテリーを活かしながら、ケースの大きさや端子の出し方を自分で決めたい人向けです。

ただし、作業部品を減らすためにヒューズや絶縁を省く方法では、ケースを自作する意味が薄れます。

完成品ケースは、バッテリーロック、端子、スイッチ、ヒューズ、密閉容器を一式で用意したい人へ向きます。

14.4V対応の製品でも、リール側の電圧まで自動で適合するわけではありません。

手持ちの電池とリールの対応条件がそろい、穴あけや配線作業を減らしたいときに選びます。

電動リール用バッテリーは、専用の容量や端子を優先する選択です。

深場、青物、イカなど巻き上げ負荷が大きい釣りを長時間続ける場合や、工具用電池の流用に不安がある場合は、ケースより電源全体の適合を優先します。

船へ持ち込む前に電圧・端子・水濡れの3点を止めて判断する

電動リール側の対応電圧が読めないなら流用しない

マキタのアダプターが14.4Vと18Vの両方に対応していても、接続先の電動リールが18Vを受けられるとは限りません。

電池側の表示ではなく、リールの説明書やメーカーの対応条件を基準にします。

14.4Vと18Vの違いが判断できないままケースだけ先に作ると、完成後に電源を使えません。

端子に金属が触れる、ヒューズがない、ケーブルが引っ張られるなら使わない

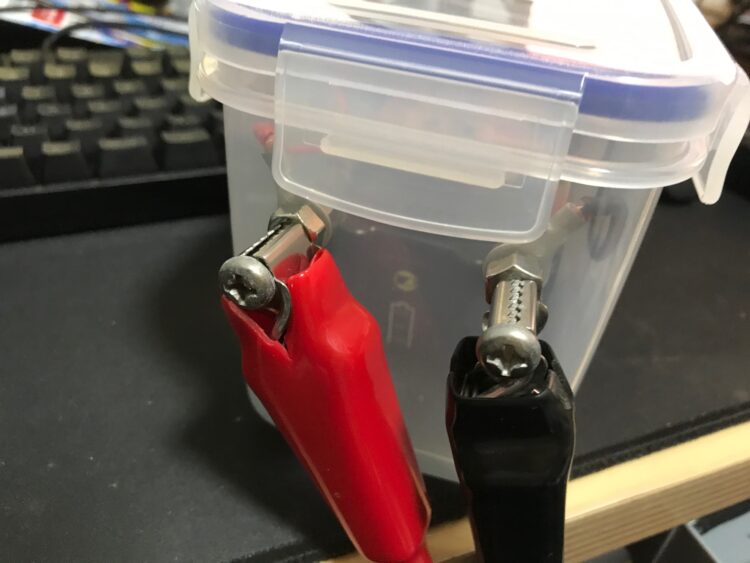

ワニ口クリップやボルト端子を使う場合は、プラスとマイナスを一目で分けられる配置にします。

ケースを持ち上げたときにケーブルが端子を引っ張るなら、端子の固定や出口の位置が足りません。

ヒューズがない、端子がむき出し、ケーブルがふたに挟まる状態では、外観が整っていても持ち込みません。

ケース・電池・端子に損傷や発熱があるなら持ち込まない

ケースの割れ、パッキンの外れ、端子の腐食、バッテリーの膨らみや発熱がある場合は、電源をつないで試す段階ではありません。

電動リール用バッテリーでも、容量や使用条件が釣り物に足りるとは限りません。

釣行時間と巻き上げ負荷が大きいときは、ケースの収納より、電源の容量とリールへの適合を優先します。

電動リール用ケースは水濡れ対策と電源適合を別々にそろえる

マキタ14.4Vバッテリー用ケースの自作は、保存容器へ電池を入れるだけの作業ではありません。

電池を固定し、端子を絶縁し、ヒューズとスイッチを組み、ケーブル出口から水が入りにくい形までそろえて初めて、船へ持ち出す判断ができます。

この条件を自分で受け持てる人は自作、加工箇所を減らす人は14.4V対応の完成品ケース、長時間や高負荷の釣りで電源の適合を優先する人は専用バッテリーを選びます。

ケースの密閉より先に、リール側の対応電圧と電池の種類を合わせることが、電動リール用電源を選ぶ基準です。
